Y型系列過濾器(4~10MPa)
一、使用條件
  Y型系列過濾器是石油、化工等輸送管線上必不可少的設備,具有結構緊湊,使用方便,過濾能力大,壓力損失小,安全可靠,價格低廉等優點。本產品規格齊全,適用性強,若將它安裝在泵的入口或系統管線的有關部位,可提高泵及設備的使用壽命,又能保證整個系統安全穩定的運行。
  過濾器是從流體中分離固體顆粒的過程,通常在壓差推動下,迫使流、固相混合物通過過濾介質使固體顆粒截留于介質上,達到使流體和固體互相分離的功能。
二、技術參數及外形尺寸
YZ- Ⅰ型(4MPa)
公稱直徑DN
D0
L
H
管塞螺紋N
15
Rc1/2″
120
160
ZG1/4″
20
Rc3/4″
130
170
ZG1/4″
25
Rc1″
140
175
ZG1/4″
32
Rc1 1/4″
170
185
ZG1/4″
40
Rc1 1/2″
190
195
ZG1/4″
50
Rc2″
220
210
ZG3/8″
YZ-Ⅰ型為整體鑄造螺紋連接式過濾器(DN15~50,PN≤4.0MPa)
YZ- Ⅱ型(10MPa)
公稱直徑DN
D0
L
H
管塞螺紋N
15
21.8/18.5
120
170
ZG1/4″
20
27.4/25.5
130
180
ZG1/4″
25
34.2/32.5
140
185
ZG1/4″
32
42.9/38.5
170
210
ZG1/4″
40
48.8/48.5
190
220
ZG1/4″
YZ-Ⅱ型為整體鑄造承插焊連接式過濾器(DN15~40,PN≤10.0MPa)
Y- Ⅰ型(5MPa)
型 號
公稱直徑DN
公稱壓力PN
L
H
管塞螺紋N
Y15-I
15
260
180
ZG1/4″
Y20-I
20
270
190
ZG1/4″
Y25-I
25
≤5.0MPa
270
190
ZG1/4″
Y32-I
32
280
230
ZG1/4″
Y40-I
40
280
230
ZG1/4″
Y-Ⅰ型為焊接型法蘭連接式過濾器(DN15~40,PN≤5.0MPa)
Y-Ⅱ型(5MPa)
公稱直徑DN
L
H
管塞螺紋N
50
290
245
ZG3/8"
65
320
280
ZG3/8"
80
350
315
ZG3/8"
100
425
360
ZG3/8"
150
540
460
ZG3/4"
200
700
540
ZG3/4"
250
800
660
M20×1.5
300
950
750
M20×1.5
350
1050
845
M20×1.5
400
1250
920
M20×1.5
Y-Ⅱ型焊接型法蘭連接式過濾器
Y-Ⅲ型(5MPa)
公稱直徑DN
L
H
管塞螺紋N
80
330
150
ZG3/8"
100
360
160
ZG3/8"
150
440
200
ZG3/4"
200
540
230
ZG3/4"
250
600
270
M20×1.5
300
680
300
M20×1.5
350
750
340
M20×1.5
400
850
380
M20×1.5
Y-Ⅲ型焊接型法蘭連接式過濾器

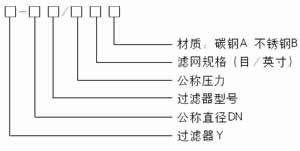

三、型號標注說明
四、工作原理
  Y-Ⅰ型、Y-Ⅱ型,它們是由主管和支管按一定角度焊接而成,當液體進入置有相應規格濾網的濾筒后,其微小雜質濾至支管底部,而濾液則由過濾器出口排出。
  Y-Ⅲ型它安裝在管線轉彎處,當流體進入濾筒后,濾液能轉過90°從出口排出。清洗時,旋開支管底部的旋塞或拆卸開板即可。
五、濾網規格及各部分材質
濾 網 規 格
目數/英寸
20
30
40
60
80
100
絲徑
0.417
0.315
0.213
0.122
0.102
0.081
凈孔徑
0.853
0.532
0.422
0.301
0.216
0.173
有效面積%
45
40
45
51
47
46
